1. 简介
RK3326-0101基于rk3326芯片进行开发，是一款中端产品，可搭载Android8.1系统、Debian系统、Ubuntu系统以及Buildroot。 该硬件支持MIPI DSI显示驱动接口，尺寸涵盖7寸—10.1寸。 该款产品可应用于跑步机、动感单车、划船机、椭圆机等多种健身设备彩屏。

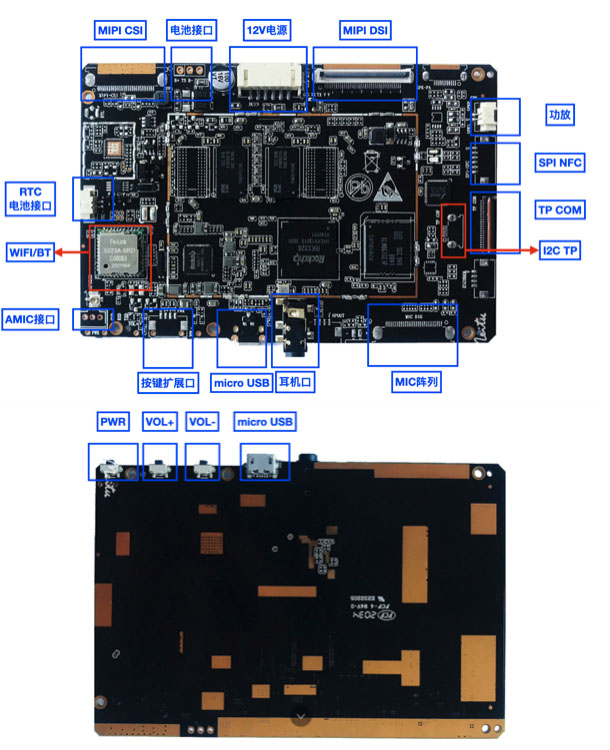

2. 接口定义
硬件特性
| CPU | 四核Cortex-A35，频率最高1.5GHz |
| 内存DDR3 | 1GB |
| 存储EMMC | 8/16/32GB 可选 |
| MIPI DSI | 1路四lane |
| MIPI CSI | 1路四lane |
| WIFI/BT | AP6236/AP6255 |
| MIC | 1路板载MIC |
| SPK OUT | 支持 1 * 8Ω – 2W |
| 耳机输出口 | 3.5mm 3段音频输出接口 |
| micro USB (OTG) | 支持 1路 |
| I2C TP | 支持 |
| 串口 | 3.5mm 3段串口通讯扩展接口 |
| 电源 | DC(5.5-2.1) 12V |
| 按键 | 音量+，音量-，电源键 |
| 工作温度 | -20℃ ~ +60℃ |
软件特性
| 软件系统 |
| Android8.1 |
| Debian11 |
| Buildroot |
| Ubuntun18.04 |
3. 电气规格
| Item | Symbol | Min | Typical | Max | Unit |
| 输入电压 | VCC | 12 | 12 | 15 | V |
| 输入电流 | I -input | 2 | 2 | / | A |
| 串口电压 | TX/RX | 3.0 | 3.3 | 5.0 | V |
| 存储温度 | T-STR | -30 | 25 | 60 | ℃ |
| 操作温度 | T-OPE | -10 | 25 | 50 | ℃ |
注意：
1. 所列电气特性为目标规范，仅供参考。有些数据可能会根据实际测试进行更新。
2. 所示电压值以模块内 GND 为基准。任何超过“最大额定值”的电压可能会对设备造成永久性损害。
4. RK3326 详细参数
- Quad-core Cortex-A35 up to 1.5GHz
- Mali-G31MP2 GPU
- DDR4/DDR3/DDR3L/LPDDR3/LPDDR2
- 1080P H.265/H.264/VC-1/MPEG/VP8 video decoder
- 1080P H.264/VP8 video encoder
- LVDS/MIPI-DSI/RGB interface
- 1x8ch I2S/TDM, 1x8ch PDM, 2x2ch I2S
